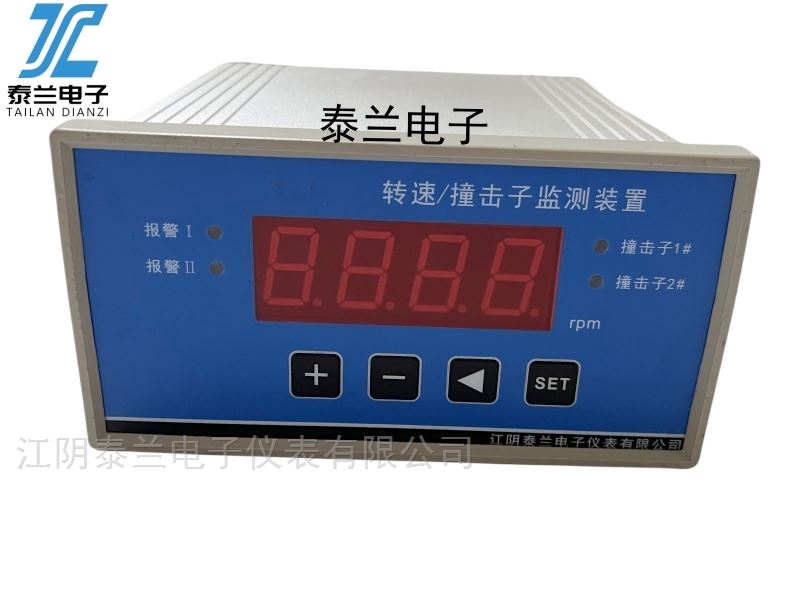

HE-TTM03 XJZC-03A轉速撞擊子監控表

• 簡介：

轉速是汽輪機組重要的運行監視參數，當機組轉速達到110%額定轉速時, 應使汽輪機緊急停機。為實現這一目的，機組保安系統在汽輪機前軸承箱中裝配了危急遮斷器，危急遮斷器撞擊子在110%額定轉速時產生的離心力作用下?lián)舫?，可使汽輪機緊急停機。 在新機組投運或機組每次大修并網前，必須做撞擊子動作轉速測定。為防止撞擊子卡澀，制造廠規定機組在連續運行2000小時后應做一次撞擊子噴油活動試驗。但危急遮斷器的安裝部位，既無法觀察它的撞擊子擊出縮回的狀態,也無法確定撞擊子動作

采用微型計算機智能技術，一并解決了轉速監視和撞擊子監視的難題，平時顯示汽輪機轉速并捕捉記錄機組轉速，當危急遮斷器撞擊子擊出、縮回時，內部記憶功能則可將擊出、縮回時的轉速存貯在儀表中，通過按面板設置鍵即可方便地在顯示窗口顯示出擊出、縮回時的轉速。

• 功能說明：

• 可同時接收兩路撞擊子動作的信號，并記錄保存擊出與縮回時的轉速和時間；

• 當超過報警設定值時，報警指示燈亮，同時在后面板輸出開關信號，保護被監控設備，報警設置延時調整，范圍1-60秒，以防止現場干擾引起誤報警。。

• 設有電流輸出接口，可與計算機、DCS、PLC系統、無紙記錄儀等設備連接。

• 具有上、掉電檢測功能，傳感器掉線檢測功能，同時切斷報警、停機輸出回路，有效抑制儀表誤報警。

• 電氣指標：

• 測速信號：磁阻式轉速傳感器或齒輪傳感器

• 撞擊子信號：接近開關

• 量程：1-9999rpm

• 顯示：四位0.8英寸LED數字顯示

   顯示精度：1rpm

• 電流輸出：4-20mA 有源，輸出負載≤500Ω

• 開 關 量：輸出報警Ⅰ、Ⅱ和撞擊子1＃、2＃等4個繼電器常開觸點，事件發生時閉合，面板設報警Ⅰ、Ⅱ和撞擊子1＃、2＃指示燈，事件發生時，相應指示燈亮。

• 報警點設置：0-100%滿量程

• 報警繼電器：節點容量 7A/250VAC，常開觸點，密封：環氧樹脂

• 工作電源：AC220V±10%  50Hz±5%

• 物理指標：

• 整機尺寸：

    盤裝表：160（寬）×80（高）×160（深）mm

     開孔尺寸： 152（寬）×75（高）mm

• 環境指標：

• 溫   度： -10℃到+60℃，相對濕度 ≤95%

• 使用環境：周圍無腐蝕性、無強磁場等場合
