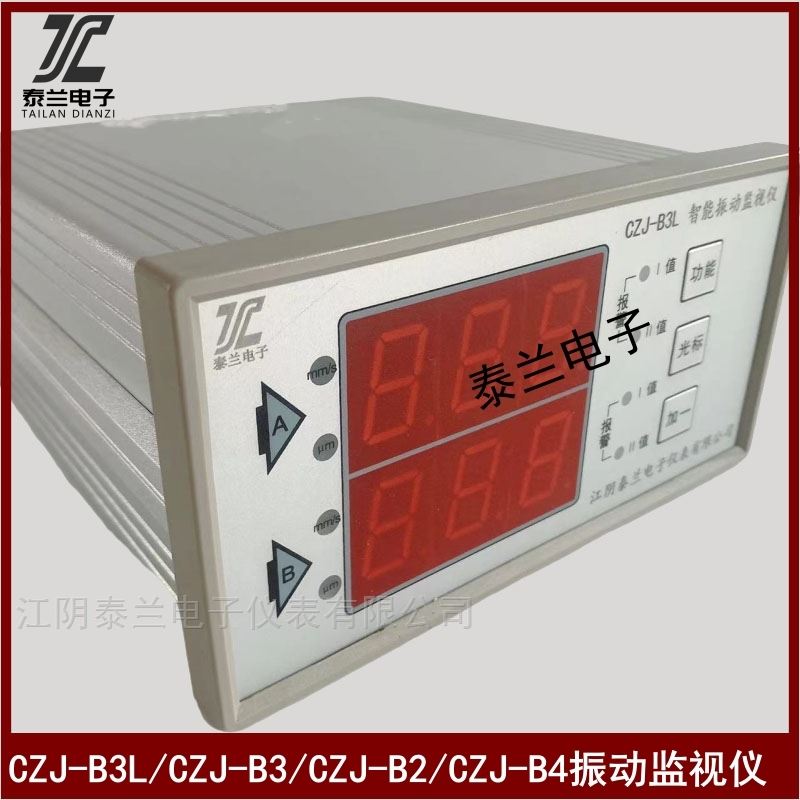

CZJ-B3L智能振動監視儀 配套SZ-6/SZ-6A

一、功能說明：

• 測量值、報警設定值，可分別在LED數碼管上顯示。

• 當超過報警設定值時，報警指示燈亮，同時在后面板輸出開關信號，保護被監控設備。

• 報警設置延時調整，范圍1-60秒，以防止現場干擾引起誤報警。

• 設有電流輸出接口，可與計算機、DCS、PLC系統、無紙記錄儀等設備連接。

• 具有上、掉電檢測功能，傳感器掉線檢測功能，同時切斷報警、停機輸出回路，有效抑制儀表誤報警。

• 振動烈度(振動強度)和振動幅度（振動位移）自由切換。

二、電氣指標：

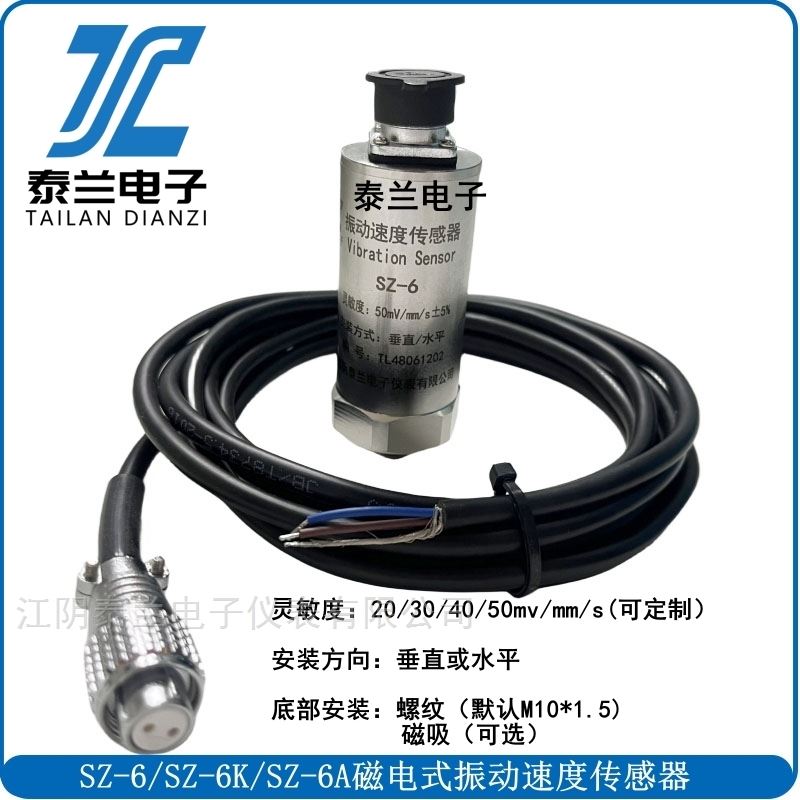

• 傳感器輸入磁電式振動速度傳感器配套

• 測量范圍：0～500μm pk-pk

                          0～50.0mm/s rms

• 測量精度：線性誤差≤±1% （滿度值）

• 顯示方式：數碼管顯示

• 頻    響：1.0－300Hz

• 電流輸出：4～20mA；驅動500Ω的負載

• 報警接點容量：AC220V/3A，DC28V/3A

• 工作電源：220VAC±10%  50Hz  功耗≤10W

三、物理指標：

整機尺寸：

盤裝表：160（寬）×80（高）×160（深）mm

開孔尺寸： 152（寬）×74（高）mm

四、環境指標：

   溫   度： -20℃到+60℃，相對濕度 ≤90%

五、簡介：

主要用于對旋轉機械的振動烈度進行長期監測，與磁電式振動速度傳感器配套，可以監測旋轉機械的垂直、水平方向的振動，振動烈度值大小由儀器前面板的表頭顯示，同時具有標準的電流輸出，可與各種DCS、PLC系統配接，當振動值超*，本儀器可外接聲光報警器以提示現場操作人員采取防范措施，并有報警、危險開關量輸出，保護機器安全可靠運行。
