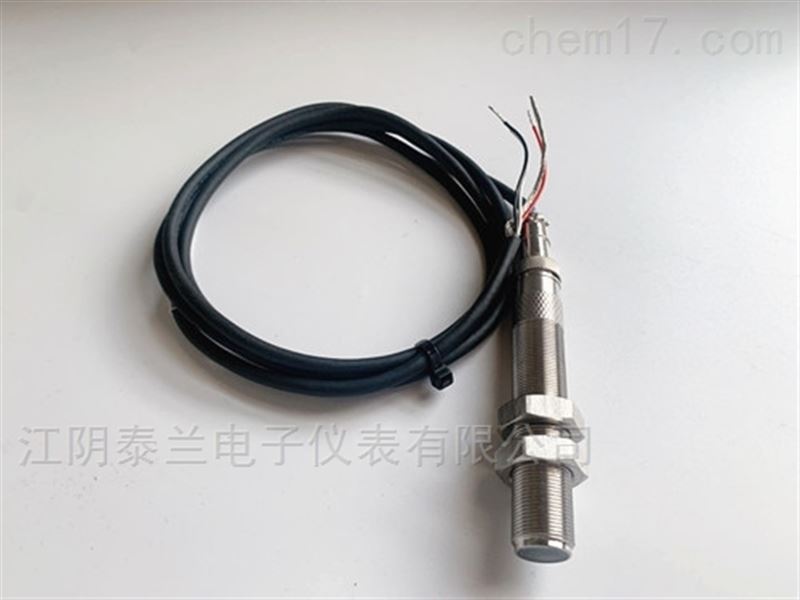

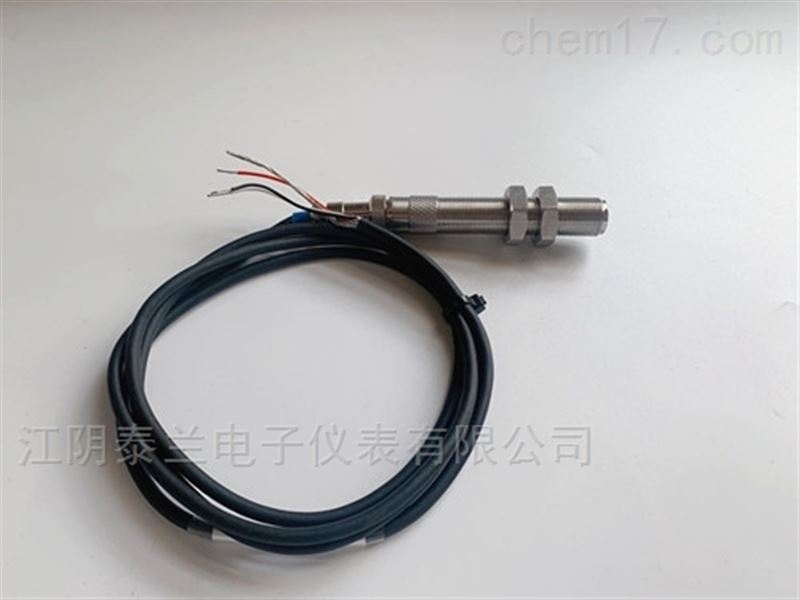

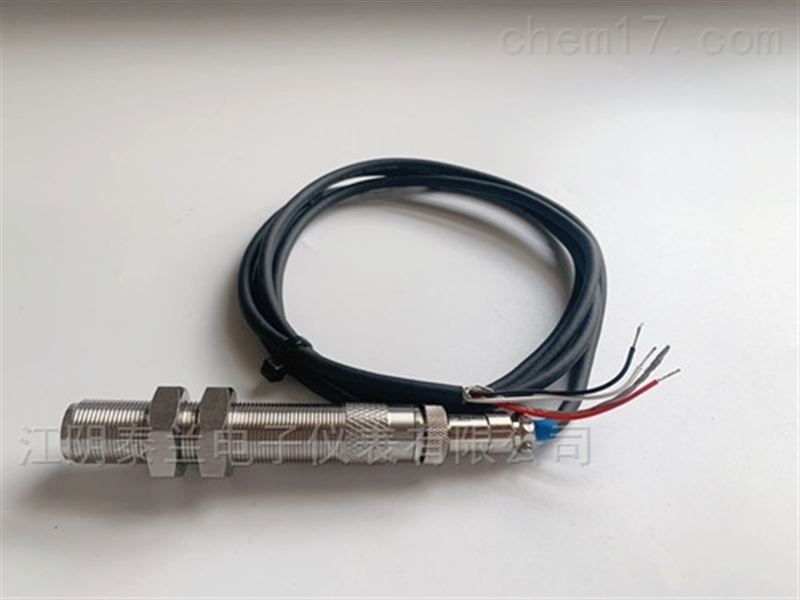

霍爾測速傳感器RS-2型

一、簡介：

傳感器利用鋼鐵材料（或其他導磁材料）做的齒輪轉動，產生磁通量的變化，通過敏感元件獲得信號，可測量齒輪的轉動。傳感器內置電路對該信號進行放大、整形，輸出穩定的方波信號，測量頻率范圍更寬，輸出信號更精確穩定，能實現遠距離傳輸。

安裝簡單，防水防油，抗震性能強。主要應用于將機械運動中的轉動的物理量轉化成方波脈沖電信號。多用于測量轉速、周期、速度。廣泛應用于機械、冶金、石油、化工、交通、自控、汽車ABS、出租車記價器、摩托車發動機轉速、火車車輪轉速、飛機發動機轉速等各個領域。

二、電氣指標：

1、工作電壓：5到24V

2、測量范圍：0到20KHz

3、輸出信號：方波，其峰峰值等于工作電源電壓幅度，與轉速無關，大輸出電流20mA

4.測量精度：±1個脈沖

三、物理指標：

1、測速齒輪形式：任意

2、螺紋規格： M16×1

3、安裝間隙：1～5mm

四、環境指標：

工作溫度：-30到+100℃ 濕度≤95%(非冷凝）

五、訂貨指南：

RS-2-AXX—BXX—CXXX—DXX
